LED顯示屏如何接線更安全

信息來源:泰安市奇美特廣告有限公司點擊:

  泰安市奇美特廣告公司提醒您;全彩LED顯示屏的故障有很多都是因為安裝不當引起的,所以在安裝全彩LED顯示屏的需要嚴格按照步驟來操作,特別是第一次安裝的時候,這樣可以減少錯誤發生,下面公司小編帶您一起來看看整理的全彩LED顯示屏安裝時布線方法步驟。

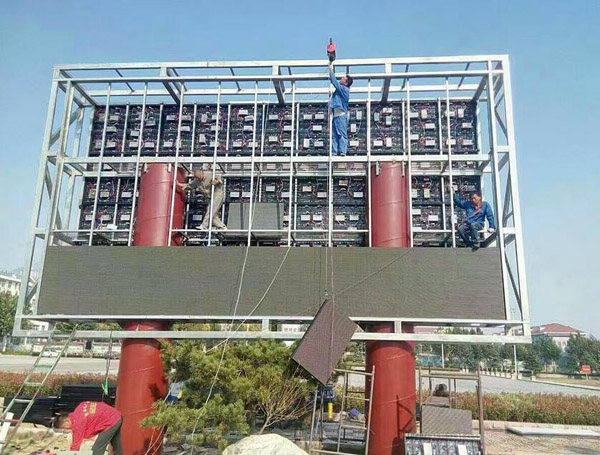

LED顯示屏如何接線更安全

1. 檢查電源電壓

  找出直流正負連接開關電源,將220V電源線連接到開關電源,(確認連接正確后,連接到AC或者NL接線柱)然后插上電。會發現電源有個燈會亮,然后用萬用表,直流檔測量一下V+和V-之間的電壓,確保電壓在4.8V-5.1V之間,旁邊有個旋鈕,可以十字螺絲刀調節一下電壓。為了減少屏幕發熱延長壽命,在亮度要求不高的場合,可以把電壓調節到4.5V-4.8之間。確認電壓沒有問題后,斷開電源,繼續組裝其他部分。

2. 連接電源

  先把電源關閉,將V+連接紅色線,V-連接黑線,分別連接到控制卡和LED單元板,黑線接控制卡和電源的GND。紅線連接控制卡的+5V和單元板的VCC。每個單元板1條電源線。完成后,請檢查,連接是否正確。

3. 連接控制和單元板

  用做好的排線,連接。注意方向,不能接反。請注意,單元板2個16PIN的接口,1個是輸入(in),1個是輸出(out),靠近74HC245/244的是輸入,將控制卡連接到輸入。輸出連接到下一個單元板的輸入。

LED顯示屏如何接線更安全

4. 連接RJ45網線(數據線)

  將做好的網線一頭連接電腦的網卡口或者發送卡網口,另一頭連接控制卡,將其余的控制卡以A-B,A-B的 形式逐一連接。

  為達到最佳兼容性,制作直通線時一般采用T568B標準。RJ45水晶頭針順序號應按照如下方法進行觀察:將RJ45插頭正面(有銅針的一面)朝自己,有銅針一頭朝上方,連接線纜的一頭朝下方,從左至右將8個銅針依次編號為1~8:

① 白-橙、② 橙、③ 白-綠、④ 藍、⑤ 白-藍、⑥ 綠、⑦ 白-棕、⑧ 棕

5. 檢查連線

  再次檢查連線是否正確,黑線連接的是-V和GND。紅線連接的是+V和VCC +5V。

  紅線接L,藍線接N,黃綠線接地

6. 檢測

  接通220V,打開下載的軟件。正常情況下,電源燈亮,控制卡閃亮,LED顯示屏幕有顯示。如果不正常,請檢查連線。或者查看錯誤檢修。設定屏幕的參數,發送字幕。具體參照軟件使用說明。
